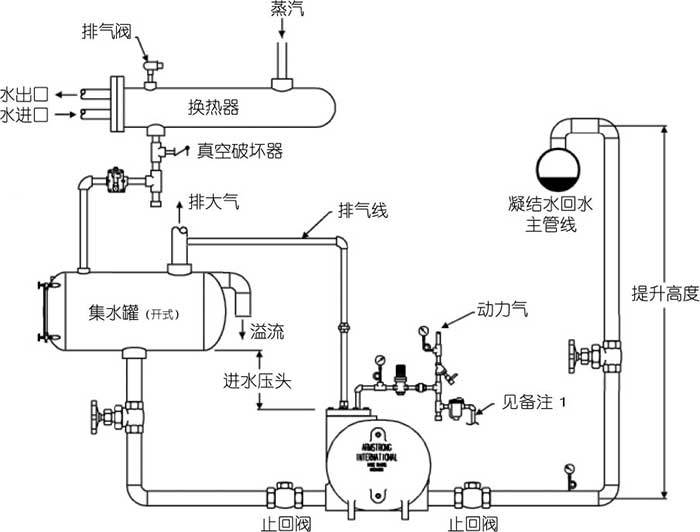

開放回收系統：

集水罐同大氣，即集水罐壓力等于大氣壓力的回收系統為開放式系統。開式系統可以接受來自不同壓力下的蒸汽用戶的多路疏水，其集水罐起到了汽水分離、壓力平衡和流量緩沖的作用。集水罐由于為常壓罐，因此高溫凝結水會在此產生自然閃蒸現象，通過排氣管路釋放到大氣中，存留水罐內的凝結水溫度不足100℃。

由于對閃蒸汽的不滿，有些場合將集水罐排氣管路做細、延長、水封。這就使得集水罐內壓力增高，同時水溫增高，趨向于閉式。這種現象首先是增加了上游疏水閥的背壓，降低了疏水閥的疏水能力；同時，集水罐內的凝結水會改變原靠重力（靜壓）流入泵體內狀態而因動壓沖入泵體內，造成甭內擾動、或水擊，減少使用壽命。為防止可能出現的動壓水頭，應將泵排氣線與集水罐聯通（通常連接在高于集水罐溢流管的集水罐排氣管上，如圖）使其在解決排氣消音問題的同時起到平衡壓力的作用。

備注1:疏水閥只可向集水罐或水溝排水。

△開式集水罐為非壓力容器。

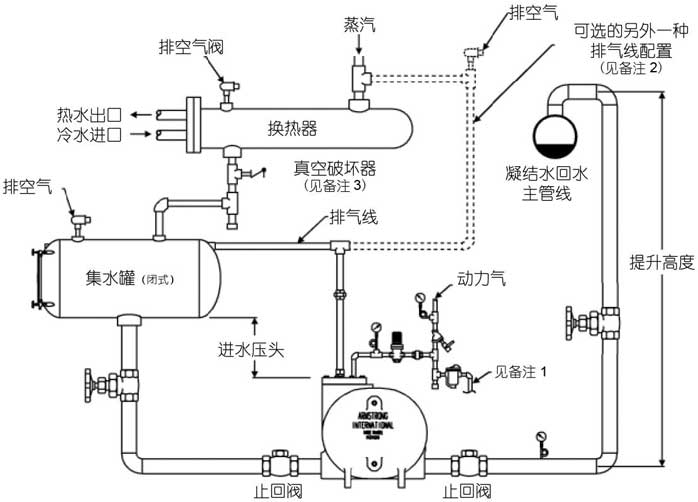

閉式回收系統：

相對開式系統來說，集水罐完全與大氣隔絕，該系統即被認為是閉式系統。傳統認識上的誤區是理想化的放大了閉式回收系統的優點，認為車間或凝結水回收泵站沒有閃蒸汽的外泄，使得環境改善；回收凝結水溫度高，熱損失少，熱能利用率高；系統與大氣隔絕減少氧腐蝕等等。按照國家標準凝結水回收系統應該優先考慮采用閉式系統方案，但是閉式系統的應用條件較為苛刻，系統運行故障風險較大，實際上適合閉式回收的場合局限性很大。盲目的執意做凝結水閉式回收不僅可能影響到蒸汽使用設備的疏水排放，直接影響到生產，很有可能最終閉式系統根本⽆無法閉住，安全閥頻繁起跳；或造成回收系統壓力的紊亂，即通常講的壓力失衡現象。

備注1:必須用蒸汽驅動。

備注2:凝結水回收泵的排氣管線可以連接到被疏水的設備供氣進口，前提是設備的壓降小于0.003Mpa，且至少有600mm進水壓頭。

備注3:如果凝結水回收泵的排氣管線連接到集水罐上，必須安裝真空破壞器，如果設備調試至低于大氣壓的狀態，真空破壞器將打開，使系統保持壓力平衡，及排放能力。

△閉式集水罐為壓力容器。
